Die Zink-Silber-Nadel
Kurzbefund
Erman bestätigt Ritters behauptete geographische und magnetische Polarität nicht. Seine Kritik ist breiter und experimentell stärker, als der erste Teil des Aufsatzes vermuten lässt.
Die konstruktive Pointe
Ermans erster Apparat setzt ein Messing-Mittelstück zwischen Zink und Silber. Er prüft den möglichen Einwand jedoch selbst: Ein Mittelstück aus Silber und danach eine unmittelbar aus Zink- und Silberblech zusammengesetzte, am Kokonfaden hängende Nadel bleiben ebenfalls richtungsindifferent (Erman, S. 25–26).
Die Reichweite des Nullbefunds
Im Beschluß untersucht Erman auch Ritters homogene, an der Säule behandelte Metallnadeln. Er findet weder dauernde elektrische Ladung noch die behauptete horizontale Einstellung oder Inklination (Erman, S. 127–138).

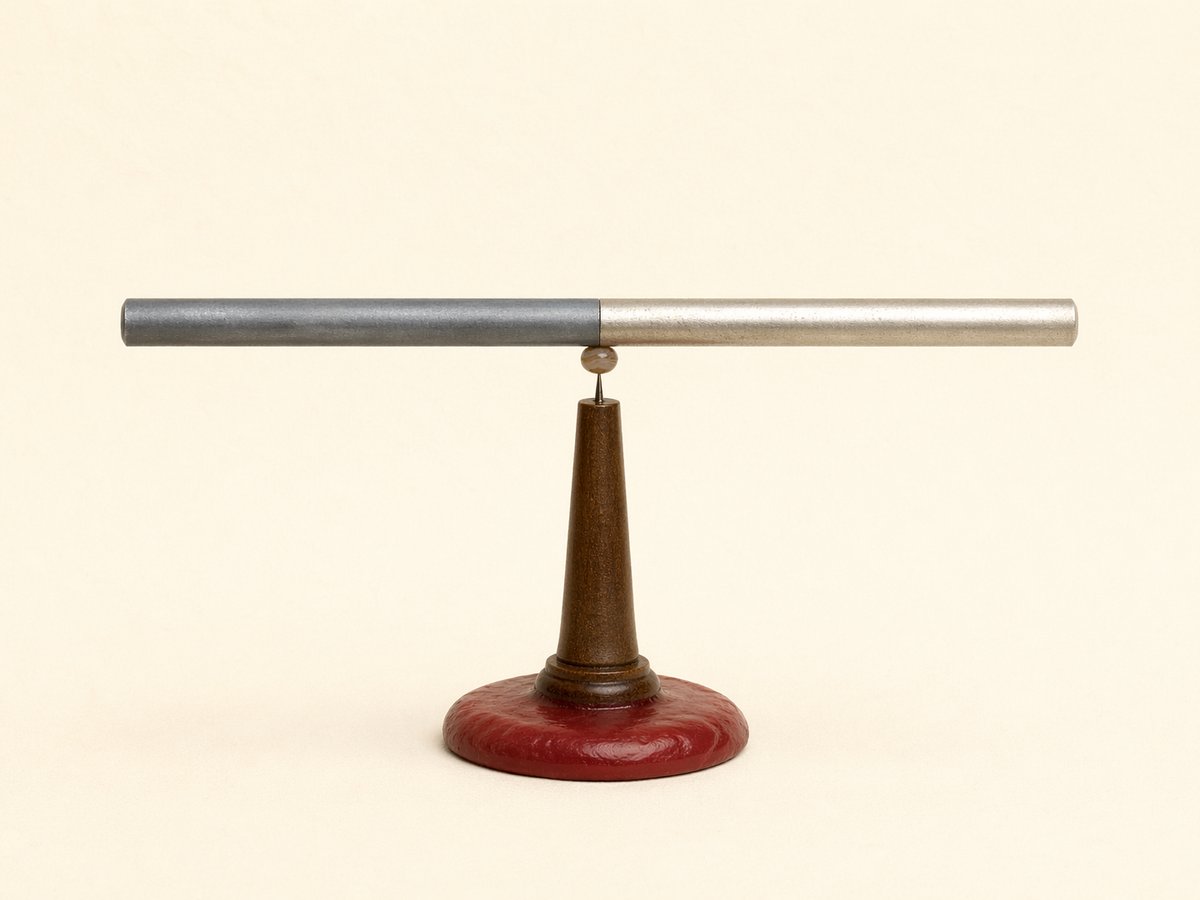

Ritter 1805: Apparat I
Sechs Zoll lange Nadel: eine Hälfte Zink, eine Hälfte Silber; in der Mitte auf einem Achathut frei beweglich.
Seitenansicht: Nadel, Achathut, Spitze, isolierendes Gestell
Textbefund
- sechs Zoll lange Nadel
- eine Hälfte Zink, eine Hälfte Silber
- in ihrer Mitte vermöge eines Achathuts beweglich
- keine Spur von Elektrizität bei Prüfung mit geriebenem Siegellack oder Glas
- berichtete Orientierung: Zink nach Norden, Silber nach Süden
Erman 1806/1807: zeitgenössische Replikation
Ermans V1 ist keine Pfeil-Apparatur: links ein Zinkdraht, rechts eine Silbernadel; beide sitzen in einem kleinen zentralen Mittelstück mit Röhren bzw. aufgeschlitzten Hülsen. Das Mittelstück ist nach Ermans eigener Angabe aus Messing (S. 23). Auf S. 25 f. lässt er versuchsweise ein Mittelstück aus Silber verfertigen, ebenfalls erfolglos.
Erman V1: Mittelstück mit Hülsen
Textbefund
- Erman spricht von drei Hauptteilen.
- Das Mittelstück aus Messing ist 1¾ Pariser Zoll lang; auf S. 25 f. ersetzt Erman es versuchsweise durch ein Mittelstück aus Silber, ebenfalls mit Null-Resultat.
- In seiner Mitte ist das Achathütchen befestigt.
- Die Enden bilden Röhren oder genauer aufgeschlitzte Hülsen.
- In diese werden heterogene Metalldrähte eingeklemmt.
- Die zusammengesetzte Nadel hat 7⅝ Pariser Zoll (≈ 20,6 cm) und wiegt 100,2 Gran; der Zinkdraht ist beinahe 4 Pariser Zoll lang und ⅓ Linie dick, die Silbernadel 2⅞ Pariser Zoll lang und ½ Linie dick.
Der Beschluß: Ermans Prüfung der Apparate II und III
Die Fortsetzung des Aufsatzes im sechsten Stück der Annalen erweitert die Kritik. Erman zitiert Ritters künstliche Nadel aus ESK S. 383 und prüft die behauptete bleibende Ladung sowie Richtung und Inklination homogener Metallnadeln.
- Nach trockener und feuchter Schließung des Säulenkreises findet Erman keine dauernde Ladung. Wirkungen am Froschpräparat nach feuchtem Kontakt erklärt er durch chemisch erzeugte Oberflächenheterogenität (S. 129–135).
- Eine über sechs Zoll lange Silbernadel bleibt richtungsindifferent. Auch an Platin-, Zink- und Kupfernadeln findet er weder die behauptete östliche Abweichung noch die südliche Neigung (S. 137–138).
- Zwei vierzehn Tage zuvor von Ritter geladene Nadeln liefern einen gemischten Befund: Platin bleibt wirkungslos, Graphit reizt das Froschpräparat kräftig. Erman lässt offen, ob ursprüngliche Heterogenität oder chemische Veränderung die Ursache ist (S. 136–137).

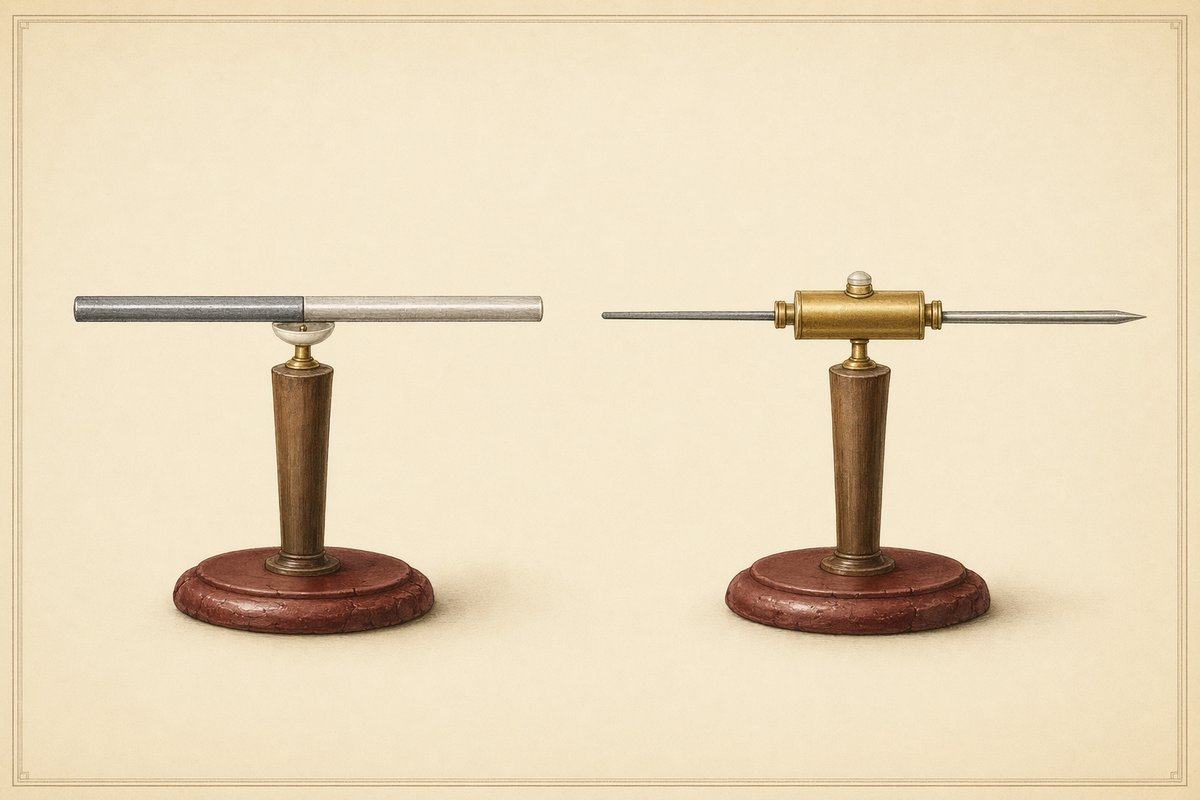

Ritter und Erman: der konstruktive Unterschied
Eine konstruktive Differenz liegt in der Materialtopologie des ersten Aufbaus. Sie erklärt Ermans Nullresultat jedoch nicht: Er kontrolliert das dritte Metall selbst.
Ritter 1805: Zn-Ag-Nadel
Erman 1806/1807: Zn-Messing-Ag
| Punkt | Ritter 1805 | Erman 1806/1807 |
|---|---|---|
| Metalle | Zink und Silber | Zinkdraht, Messing-Mittelstück, Silbernadel |
| Kontakt | leitende Zn-Ag-Berührung; genaue Steckmechanik offen | Zn-Messing und Messing-Ag über aufgeschlitzte Hülsen (Erman, S. 23) |
| Lager | Achathut in der Mitte, auf isolierendem Gestell | Achathütchen in der Mitte des Mittelstücks, auf feiner Stahlspitze |

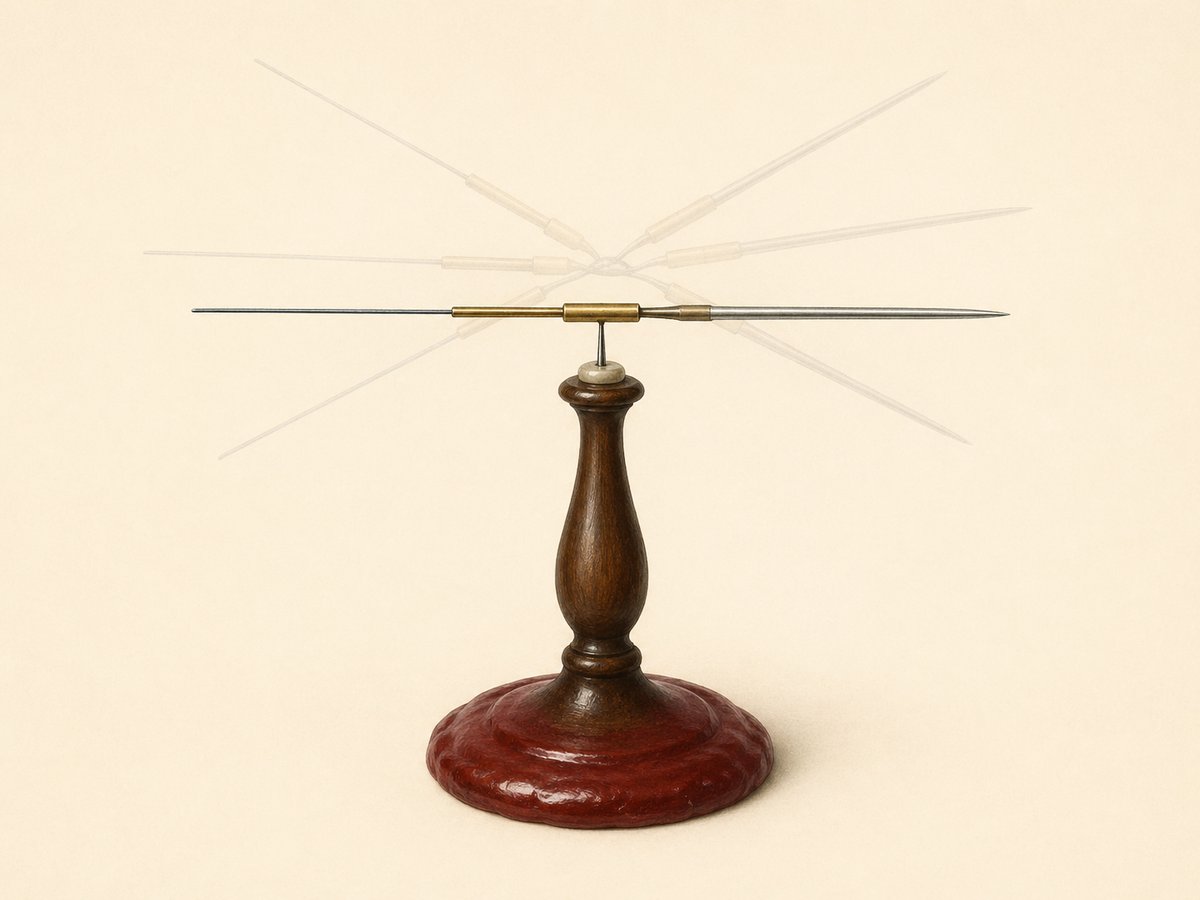

| Berichtetes Resultat | Zn nach Norden, Ag nach Süden | keine beständige Richtung, zufällige Ruhelagen |
| Ermans Kontrollen | — | Silber-Mittelstück und danach unmittelbar verbundene Zn-Ag-Nadel, beide ohne konstante Richtung (S. 25–26) |
| Visualisierung | gerader Stab, zwei Hälften, kleines Lager | kleines Mittelstück mit Hülsen, keine übergroße Zentralmaschine |
Offene Stelle
Ritter legt die zerlegbare Steckverbindung nahe, beschreibt ihre Werkstattlösung aber nicht vollständig. Deshalb wird die Mitte als plausibler Kontaktbereich gezeichnet, nicht als behauptetes Originaldetail.
Stärker gesichert
Ermans Mittelstück aus Messing (1¾ Pariser Zoll), die Röhren bzw. aufgeschlitzten Hülsen, das Achathütchen und die Stahlspitze sind auf S. 23 explizit beschrieben. Darum lässt sich diese Apparatur bestimmter zeichnen; der Goldton bleibt eine konventionelle Materialcodierung.
Drei Apparate
Die ESK-Stelle S. 379–386 beschreibt drei funktional verschiedene Aufbauten. Ermans erster Teil (S. 20–35) gilt vor allem der Zink-Silber-Nadel. Im Beschluß (S. 121–145) zitiert er jedoch Ritters künstliche Nadel aus ESK S. 383 und prüft auch die behauptete bleibende Ladung, horizontale Einstellung und Inklination. Seine Kritik betrifft daher alle drei Apparate.
I. Zink-Silber-Nadel
ESK S. 379-382
Sechs Zoll, Zn + Ag, zerlegbar, auf Achathut. Erregung durch bloße Berührung, ohne Säule. Die Nadel richtet sich am magnetischen Meridian aus, Zinkende nach Norden.
Status. Kernexperiment der ESK und Ausgangspunkt von Ermans Replikationen. Die bloße Berührung idealer Zink- und Silberteile erklärt keine bleibende magnetische Polarität; Kontamination, unbemerkter Stromschluss und mechanische Einflüsse müssen daher kontrolliert werden.
II. Künstliche Säulennadel
ESK S. 383
4-6 Zoll, einmetallig (Cu, Ag oder Au), 10-15 Minuten zwischen Wasser und Wasser im Kreis einer starken Voltaschen Säule „geladen". Ruhelage zwischen NNO-NO bzw. SSW-SW, nicht am magnetischen Meridian.
Status. Während der Ladung fließt Strom; Ritters Behauptung betrifft jedoch eine spätere, bleibende Orientierung der herausgenommenen Nadel. Das ist nicht Ørsteds Versuch von 1820, bei dem ein vorhandener Strom eine Magnetnadel ablenkt. Erman findet nach trockener wie feuchter Schließung keine dauernde Ladung (S. 129–137).
III. Künstliche Inclinationsnadel
ESK S. 384
Wie Apparat II, jedoch suspendiert „auf Art magnetischer Inclinationsnadeln". Die Neigungslinie macht mit dem südlichen Horizont einen Winkel von über 50°, verschieden von der magnetischen Inklination.
Status. Aus der Inklinationsabweichung folgert Ritter den Electricismus der Erde. Eine über sechs Zoll lange Silbernadel bleibt bei Erman richtungsindifferent; auch an Platin-, Zink- und Kupfernadeln findet er weder die östliche Abweichung noch die südliche Neigung (S. 137–138).
Mögliche Artefakte
Die Nachstellung soll nicht nur Ritter widerlegen, sondern diagnostizieren, was ein Experimentator von 1805 tatsächlich gesehen haben könnte.
Plan der Berliner Nachstellung
Die geplante Nachstellung soll nicht bloß fragen, ob eine Nadel „funktioniert“. Sie soll sichtbar machen, welche materiellen und beobachtungspraktischen Bedingungen zwischen Ritters Bericht und Ermans Nullbefunden liegen.
R1 Ritter
Zn-Ag, sechs Zoll, kleiner Achathut in der Mitte, auf nichtmagnetischer Spitze. Leitende Berührung ohne Lötung; Steckmechanik dokumentieren.
R2 Erman V1
Messing-Mittelstück (1¾ Zoll) mit zwei aufgeschlitzten Hülsen; Zinkdraht und Silbernadel eingeklemmt; Achathütchen im Zentrum des Mittelstücks.
C1 Kontrollen
Silber-Mittelstück, unmittelbar verbundene Zn-Ag-Nadel und homogene Vergleichskörper bei gleicher Lagerung. Werkzeuge, Spitze und Teile vor jeder Reihe auf Restmagnetismus prüfen.
| Feld | Zu dokumentieren |
|---|---|
| Versuchscode | Aufbau, Materialcharge, Verbindung und Reihenfolge; möglichst verblindeter Code für die beobachtende Person. |
| Vorprüfung | Magnetische Reaktion jedes Einzelteils, der Spitze, des Gestells und der verwendeten Werkzeuge. |
| Ausgangslage | Startwinkel, Orientierung des Gestells, Umkehrung der Metallseiten und Art des Anstoßes. |
| Umgebung | Temperatur, Luftbewegung, Sonnen- oder Wärmequelle, Glasglocke und Wartezeit. |
| Beobachtung | Zeitreihe der Winkel bis zur Ruhelage, nicht nur ein abschließender Richtungsname; Video und Rohdaten aufbewahren. |
| Gegenprobe | Gestell um 180° drehen, Teile umstecken und die Reihenfolge der Varianten randomisieren. |
Zwischenstand
Ermans Ergebnis ist ein gewichtiger zeitgenössischer Nullbefund, aber kein einfacher Schlussstrich.
Was der Befund trägt
Erman erhält weder an mehreren Zn-Ag-Varianten noch an den behandelten homogenen Nadeln die von Ritter behauptete konstante Richtung oder Inklination.
Was offenbleibt
Ritters Steckverbindung und Teile seiner Werkstattpraxis sind unterbeschrieben. Ein gescheiterter Nachbau entscheidet daher nicht allein, ob Apparat, Beobachtung oder Deutung versagt.
Wozu die Nachstellung dient
Sie soll konkurrierende Fehlerquellen isolieren und zeigen, welche stillen Fertigkeiten und materiellen Bedingungen in den Texten von 1805 und 1807 fehlen.
Quellen und Bildstatus
Primär- und Rezeptionsquellen
Ritter, Johann Wilhelm: Das electrische System der Körper. Ein Versuch. Leipzig: Reclam 1805, S. 379–386.
Erman, Paul: Beiträge über electrisch-geographische Polarität, permanente electrische Ladung, und magnetisch-chemische Wirkungen. In: Annalen der Physik 26 (1807), fünftes Stück, S. 1–35, und sechstes Stück („Beschluß“), S. 121–145; zur Zink-Silber-Nadel S. 20–32, zur künstlichen geladenen Nadel und Inklinationsnadel S. 127–139.
Klinckowstroem, Carl von: Johann Wilhelm Ritter und der Elektromagnetismus. In: Archiv für Geschichte der Naturwissenschaften und der Technik 9 (1920–1922), Heft 1 (Dezember 1920), S. 69–85, hier S. 80–82.
Schweigger, J. S. C.: Ueber Elektromagnetismus. In: Journal für Chemie und Physik 46 (1826), S. 1 ff., zur Schweißhypothese S. 13.
Terminologischer Hinweis: Ritter schreibt Achathut, Erman und Klinckowstroem Achathütchen. Die Ritter-Abschnitte folgen Ritter, die Erman-Abschnitte Erman.
Bildhinweis und Materialcodierung

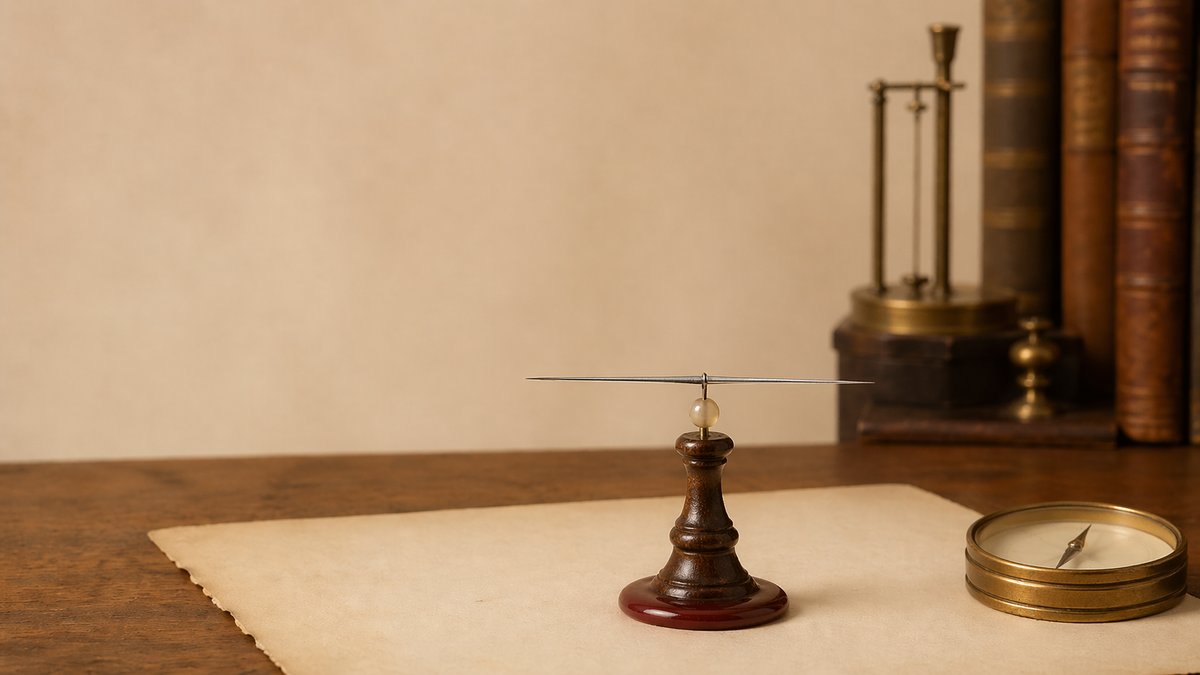

Die vier fotorealistischen Tafeln wurden mit generativer KI erstellt. Sie sind quellengeleitete Anschauungsrekonstruktionen, keine historischen Abbildungen und keine Fotografien einer bereits ausgeführten Nachstellung. Für technische Aussagen sind die beschrifteten Diagramme und die Primärtexte maßgeblich.
